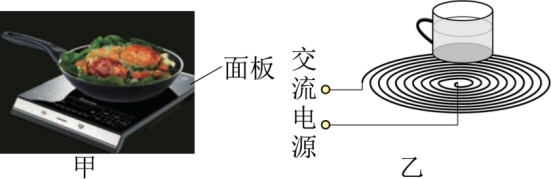

【典例2】电磁炉（图甲）是目前家庭常用的炊具，具有无明火、无污染、高效节能等优点。某同学依据电磁炉原理自己制作了一个简易电磁炉，其结构简图如图乙所示。在线圈上放置一盛有冷水的金属杯，接通交流电源，一段时间后杯内的水就会沸腾起来。下列说法正确的是（ ）
A．家用电磁炉工作时，利用其面板产生的涡流来加热食物
B．家用电磁炉的锅用铁而不用陶瓷材料，主要是因为陶瓷的导热性能较差
C．简易电磁炉工作时，利用自感产生的电流来加热水
D．仅增大简易电磁炉所接交流电源的频率，可以缩短从开始加热到水达到沸腾的时间
【答案】D
【详解】A．家用电磁炉工作时，通过锅体的磁通量发生变化，锅体中会产生涡流，利用涡流的热效应来加热食物或者水，故A错误；
B．家用电磁炉的锅用铁而不用陶瓷材料，主要是因为陶瓷中不能产生涡流，铁中能产生涡流，故B错误；
C．简易电磁炉工作时，金属杯中会产生涡流，利用涡流的热效应来加热水，故C错误；
D．仅增大简易电磁炉所接交流电源的频率，通过金属杯的磁通量变化率增大，感应电动势增大，感应电流增大，电功率增大，可以缩短从开始加热到水达到沸腾的时间，故D正确。
故选D。

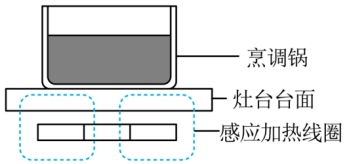

【变式2-1】电磁炉（或电磁灶）是家家户户常见的电器，如图所示.关于电磁炉，以下说法中正确的是（ ）
A．烹调锅换成陶瓷的也可以正常加热食物
B．电磁炉是利用变化的磁场产生涡流，使铁质锅底迅速升温，进而对锅内食物加热的
C．电磁炉是利用变化的磁场在食物中产生涡流对食物加热的
D．在锅和电磁炉中间放一纸板，则电磁炉不能起到加热作用
【答案】B
【详解】ABC.由题意知，电磁炉的原理是利用涡流加热的.交变电流通过线圈产生变化的磁场，在铁质锅体底部产生涡流，使锅体被加热，从而加热锅内食物，烹调锅换成陶瓷的不可以正常加热食物，故AC错误，B项正确；
D.电磁炉工作依靠变化的磁场传递能量，在锅和电磁炉中间放一纸板，电磁炉依然能起到加热的作用，故D错误。
故选B。
【变式2-2】为了研究电磁炉的工作原理，某个同学制作了一个简易装置，如图所示，将一根电线缠绕在铁芯外部，接通交流电源，放置在铁芯上方的不锈钢锅具开始发热，下述可以增大锅具的发热功率的办法，可行的是（ ）
A．增大交流电源的频率 B．把不锈钢锅换成陶瓷锅
C．将电源换成电动势更大的直流电源 D．把线圈内部铁芯去掉
【答案】A
【详解】A．当下方线圈通入交流电时，在不锈钢锅具中会产生感应电动势，形成涡流而产生热量，因感应电动势与电流的变化率成正比，增大交流电源的频率，感应电动势增大，电流增大，热功率增大，故A正确；
B．陶瓷不是磁性材料，把不锈钢锅换成陶瓷锅，则不会产生涡流，故B错误；
C．换成直流电源，恒定电流产生恒定的磁场，穿过线圈的磁通量不变，锅具中不会有感应电流，热功率为0，故C错误；
D．把线圈内部铁芯去掉，则磁场减弱，感应电动势减小，感应电流减小，热功率变小，故D错误。
故选A。
