简谐运动与简谐波
简谐运动在介质中传播就形成了简谐波。振动图像与波动图像既有联系又有所不同。

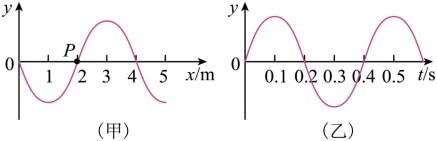

79．如图甲，为
时一简谐横波的波形图，图乙为
质点P的振动图像，根据图像中信息，可判断：
（1）在
时，质点P的振动方向为 ，波长为 m；
（2）波的传播方向为 ，波速为 m/s。

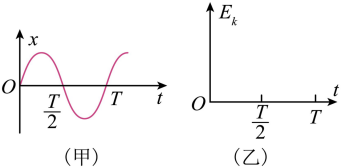

80．如图甲，为某质点做简谐运动的x-t图像，其周期为T。

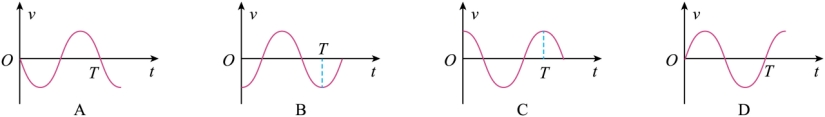

（1）若以x轴正向为速度v的正方向，该质点v-t的图像为
（2）在图乙中画出该质点的动能
随时间t变化的图像 ，其周期为 。

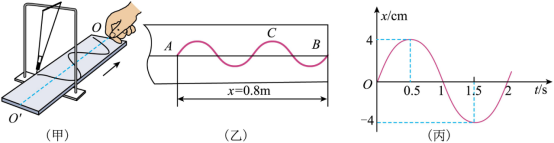

81．如图甲，用沙摆来演示单摆的振动图像，漏在木板上的细沙形成了图乙的曲线，图丙为该沙摆的振动图像。
（1）图乙曲线上C点较A点粗，其原因是 ，木板匀速运动的速度v为 m/s。
（2）该沙摆的摆长为 m，最大摆角α为 °。（保留两位有效数字）
82．在“用单摆测重力加速度的实验”中，
（1）用公式
计算后，某同学发现g总是偏小其原因可能是
A．摆球摆角偏小 B．计算摆长时，未考虑小球半径
C．开始计时，秒表过晚按下 D．摆动过程中悬点松动
（2）若测出多组l和T数据，作出
图线，用直线拟合后图像的斜率为k。则重力加速度可表示为
；如该同学在测量摆长时，未考虑小球半径，用图像处理数据时，得到的重力加速度值与真实值相比 （选填“偏大”“偏小”减“不变”）。

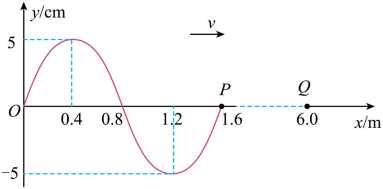

83．如图，为
时刻某简谐横波的波形图，此时波刚传至
的P点。已知波速大小
，质点Q的平衡位置坐标
。
（1）经过
s，Q第一次到达波峰，经过
s，Q第二次到达波谷。
（2）当Q刚振动时，振动方向为 ，此时质点P的位移为 cm。
【答案】79． 向下 4 x轴正方向 10 80． C 见解析
81． C点时沙摆速度较慢 0.2 1.0
82． B
不变 83． 0.7 2.6 向下 5
【知识点】振动图像与波形图的结合
