在电源外部，电流由电势高处流向电势低处;在电源内部,电流由电势低处流向电势高处。
【典例1】（23-24高二上·江苏南京·期末）如图所示，无线充电技术中使用的受电线圈线圈匝数为n，面积为S。若在t1到t2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B1均匀减小到B2，则该段时间线圈两端a和b之间的电势差Uab（ ）
A．恒为
B．恒为
C．恒为0 D．从0均匀变化到
【答案】A
【详解】穿过线圈的磁场均匀减少，将产生大小恒定的感生电动势，由法拉第电磁感应定律得
而等效电源内部的电流由楞次定理知从b流向a，即a点是等效电源的正极，a点电势大于b点电势，故
故选A。

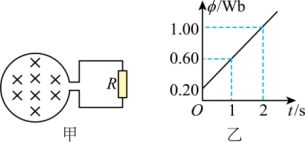

【变式1-1】（23-24高二下·福建泉州·期末）如图甲所示，一个电阻值为r=5Ω，匝数为n=30的圆形金属线圈与阻值为R=10Ω的电阻连接成图甲所示闭合电路。圆形线圈内存在垂直于线圈平面向里的磁场，线圈中的磁通量按图乙所示规律变化。导线的电阻不计。则0~2s时间内电阻R哪端电势高 （选填上或下）；金属线圈中产生的感应电动势E= V；
【答案】 下 12
【详解】[1]根据楞次定律，感应电流的磁场方向垂直于线圈平面向外，根据右手定则，感应电流的方向为逆时针，电阻R下端电势高；
[2]根据法拉第电磁感应定律得

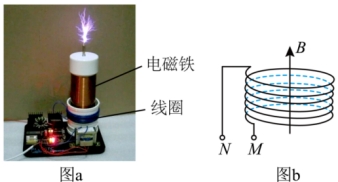

【变式1-2】（23-24高二上·广东肇庆·期末）如a图为某中学物理兴趣小组为研究无线充电技术，动手制作的一个“特斯拉线圈”。其原理图如图b所示，线圈匝数为n，面积为S，若在t时间内，匀强磁场平行于线圈轴线穿过线圈，其磁感应强度方向向上，大小由B1均匀增加到B2，则该段时间内线圈MN两端的电势差UMN为（ ）
A．恒为
B．恒为
C．从0均匀变化到
D．从0均匀变化到
【答案】A
【详解】根据法拉第电磁感应定律，该段时间内线圈两端的电势差的大小恒为
根据楞次定律结合线圈的绕线方向可知N端电势高于M端，所以UMN
故BCD错误，A正确。
故选A。
